Shield-ul SenseCAP M1 este util ca hardware pentru un gateway LoRaWAN, dar cablajul lui cere mai multă atenție decât un tutorial generic pentru Raspberry Pi HAT. Acest ghid extinde investigația din 2023 a lui Clockwork Bird cu documentația producătorului, examinarea unui driver upstream și recomandări GPIO actuale. Vei identifica hardware-ul, vei separa faptele confirmate de informațiile incomplete despre pinout și vei crea o fișă repetabilă de punere în funcțiune.

Domeniu: Acesta este un ghid hardware bazat pe documentație. Comenzile și mapările plăcii nu au fost testate pe un M1 fizic pentru acest articol.

Idei principale

  • Identifică ambele plăci: suportul M1 și concentratorul detașabil au modele și revizii distincte.
  • Verifică scripturile de resetare: valorile CoreCell implicite intră în conflict cu semnalele din pinout-ul M1 publicat.
  • Verifică interfețele sistemului: fișierele dispozitiv SPI, numerotarea GPIO și versiunile uneltelor GPIO răspund la întrebări diferite.
  • Păstrează provisionarea elementului securizat: citirea informațiilor dispozitivului diferă de configurarea lui sau generarea de chei.
  • Demonstrează întregul traseu: detectarea unui concentrator nu dovedește livrarea datelor senzorului.

Înainte să începi

Dificultate: intermediară. Rezervă aproximativ una sau două ore pentru inventariere, pregătirea sistemului și verificări documentare. Verificarea electrică, adaptarea driverului și implementarea serverului de rețea cer muncă suplimentară, mai ales dacă revizia plăcii nu este cunoscută.

ElementScop
Shield M1 și concentratorCitește revizia suportului și eticheta completă a modulului
Raspberry Pi 4Începe cu gazda folosită în proiectul M1 original
Card microSD de rezervăPregătește un alt sistem fără să pierzi instalarea originală
Sursă și antenă potrivitePotrivește ansamblul și banda RF a modulului
SSH sau consolă localăÎnregistrează diagnosticarea și editează configurația
Senzor și server LoRaWANVerifică livrarea reală către aplicație după pornirea hardware-ului
Multimetru și experiență hardwareRezolvă conexiunile nedocumentate înainte să le comanzi

Fotografiază ambele fețe ale ansamblului nealimentat înainte să demontezi ceva. Notează orientarea conectorilor, șuruburile, distanțierele și traseul antenei. Păstrează cardul și configurația originală până când noua instalare trece verificările de acceptare.

Identifică cele trei straturi

M1 complet, suportul shield și concentratorul sunt componente diferite. Seeed descrie hotspotul asamblat ca un Raspberry Pi 4 cu un concentrator WM1302/SX1302 sau WM1303/SX1303. O listare intitulată „SenseCAP M1 shield” nu stabilește care dintre aceste piese însoțește suportul. Prezentarea generală M1 de la Seeed Studio

Suportul conectează alimentarea și semnalele periferice între Pi și modul. Concentratorul gestionează recepția și transmisia radio. Un forwarder de pachete rulează pe gazdă și schimbă cu un server pachetele radio recepționate și downlink-urile programate. Prezentarea generală SX1302 HAL de la Semtech

De exemplu, un senzor de temperatură de pe raft trimite un uplink radio. Concentratorul îl recepționează, gazda îl redirecționează, iar serviciile de rețea și aplicație îl procesează. Pornirea Linux demonstrează numai partea gazdei din acest lanț.

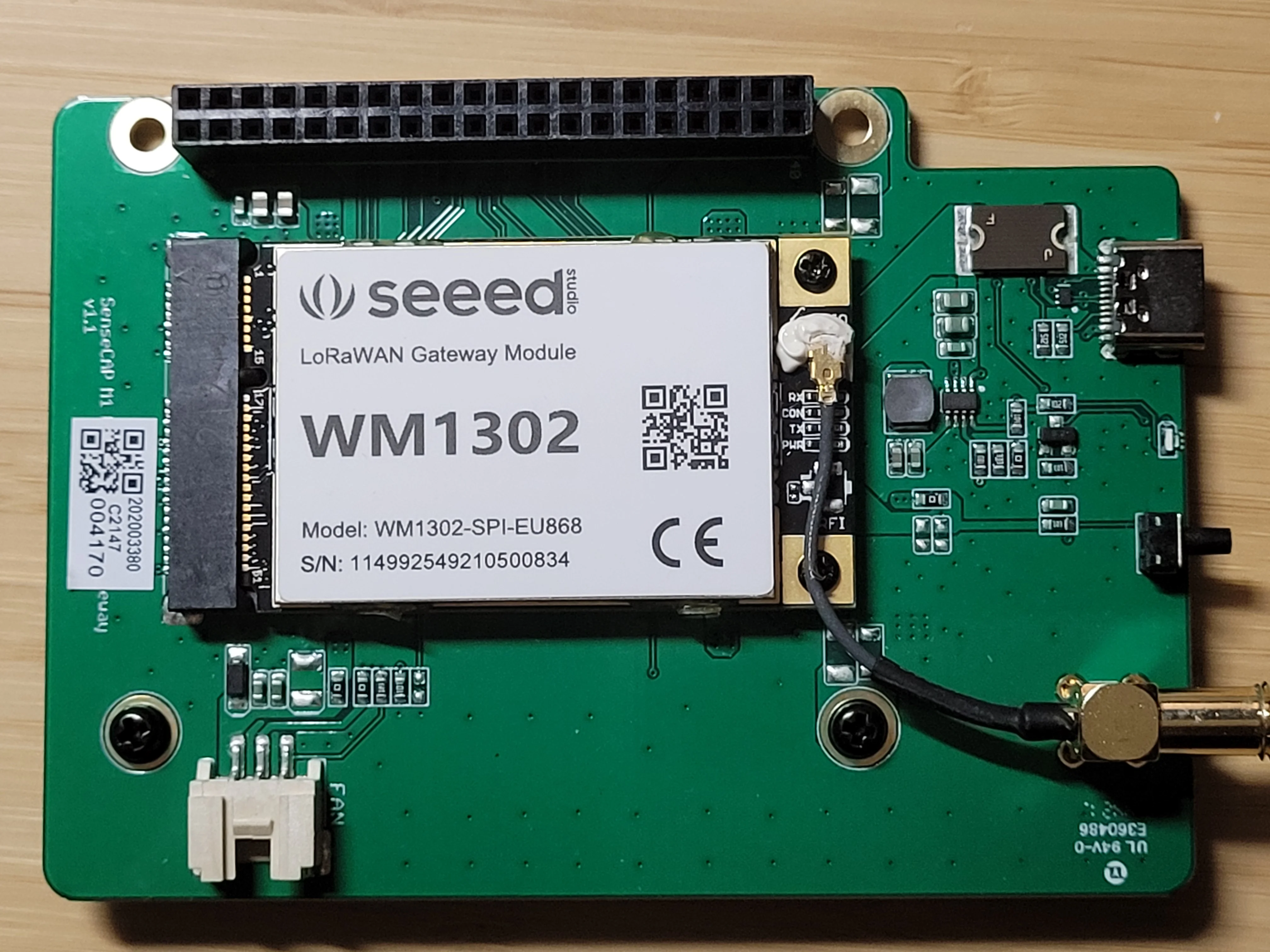

Fotografia lui Clockwork Bird arată un suport M1 v1.1 cu un modul etichetat explicit WM1302-SPI-EU868. Folosește imaginea pentru a găsi etichetele de pe hardware-ul tău. Numerele de serie identifică echipamentul fotografiat, nu configurația altui gateway.

Suport M1 verde cu modul WM1302 SPI EU868 etichetat, lângă USB-C, buton, mufă de ventilator și cablu de antenă

Hardware M1 v1.1 fotografiat de Clockwork Bird, folosit și pentru coperta articolului · Clockwork Bird, 2023-05-03

Conexiuni de alimentare și radio

Tratează conectorul USB-C al M1 ca intrare de alimentare. Producătorul specifică 5 V CC, 3 A pentru gateway-ul complet și identifică USB-C ca interfață a sursei. Denumirea de port de încărcare sugerează o baterie care nu apare în specificații. Specificațiile SenseCAP M1

Diagrama de bloc a producătorului separă sursa de 5 V de linia reglată de 3,3 V a modulului. Diferența contează la depanare: Pi-ul poate funcționa în timp ce concentratorul nu este alimentat. Nu injecta 5 V într-un pin de semnal și nu presupune că cele două intrări de alimentare sunt izolate una de alta.

Variantele de modul SPI și USB cer conexiuni diferite la gazdă. Documentația WM1302 de la Seeed descrie acces SPI direct pentru modelul SPI și o punte USB STM32L4 pentru modelul USB. Forma mini-PCIe descrie formatul modulului, în timp ce interfețele electrice documentate sunt SPI sau USB. O mufă de laptop cu aceeași formă nu dovedește compatibilitatea. Documentația WM1302 de la Seeed

Înainte de alimentarea ansamblului, montează modulul cu sursa deconectată și conectează o antenă potrivită. Potrivește hardware-ul RF, antena și planul regional propus. Schimbarea numelui unui fișier de configurare nu modifică componentele RF, iar mufa de alimentare M1 nu dovedește compatibilitatea cu o variantă USB de concentrator.

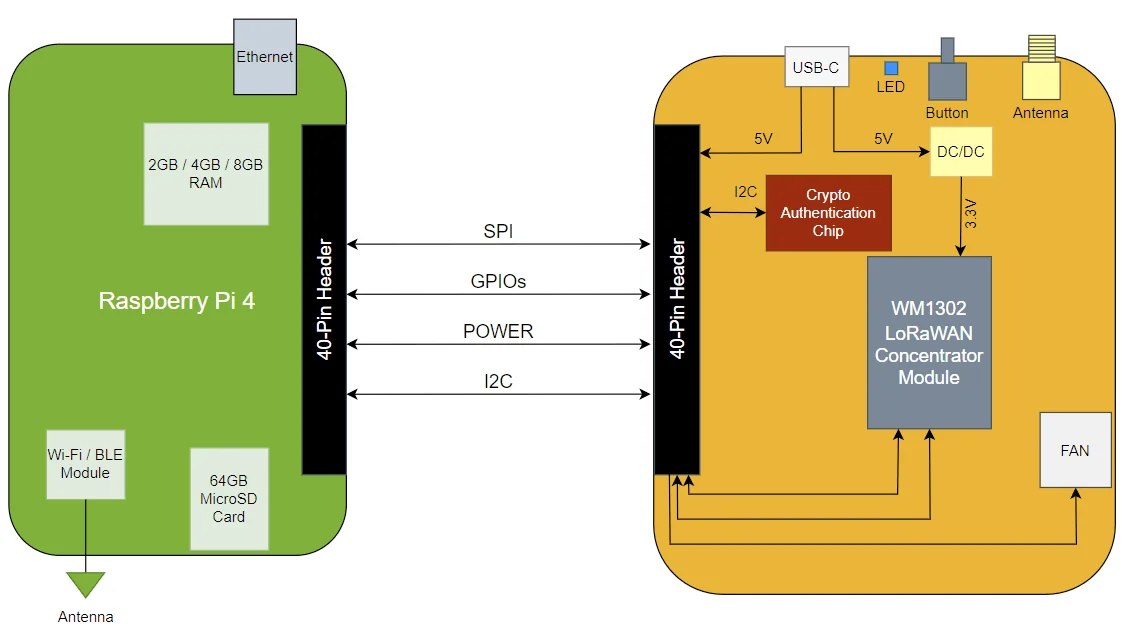

Diagramă de bloc ce conectează Raspberry Pi 4 la shield-ul M1 prin alimentare, SPI, GPIO și I2C

Diagramă a producătorului SenseCAP reprodusă în articolul original al lui Clockwork Bird, care arată proiectarea WM1302 · Seeed Studio / SenseCAP, via Clockwork Bird

Citește cu atenție pinout-ul

Înregistrează separat numerele GPIO BCM și pinii fizici ai conectorului. De exemplu, BCM GPIO17 este pinul fizic 11 al conectorului Pi. Conectorul de margine al modulului adaugă un al treilea sistem de numerotare, deci numărul pinului de resetare nu este un număr GPIO Raspberry Pi.

Tabelul de mai jos transcrie conexiunile din imaginea adnotată a conectorului de la Clockwork Bird. Este o referință comunitară, nu o schemă completă emisă de producător și nici o măsurătoare a fiecărei revizii M1. Desenul folosește etichete SX1262, în timp ce scriptul generic de resetare Semtech folosește nume SX1261.

Semnal în desenBCM / pin fizicInterpretare
I2C SDA / SCLGPIO2 / 3, GPIO3 / 5Magistrală de administrare partajată
Resetare SX1302GPIO17 / 11Candidat pentru resetarea concentratorului
LED utilizatorGPIO22 / 15Adnotare M1
SPI MOSI / MISOGPIO10 / 19, GPIO9 / 21Semnale de date SPI
Ceas SPIGPIO11 / 23Semnal de ceas SPI
Selectare SX1302GPIO8 / 24SPI0 CE0
Resetare SX1262GPIO5 / 29Candidat pentru resetarea radioului auxiliar
Selectare SX1262GPIO6 / 31GPIO6, diferit de SPI0 CE1
SX1262 BUSYGPIO18 / 12Ieșire de stare a radioului auxiliar
SX1262 IO1 / IO2GPIO23 / 16, GPIO24 / 18Semnale auxiliare de verificat înainte de utilizare

Adnotările GPS/UART tăiate nu demonstrează că M1 are GPS. Nu include configurarea GPS dacă hardware-ul tău nu îl are. Diagrama publicată nu clarifică nici butonul utilizatorului, nici comanda ventilatorului. Investigația pinout-ului de către Clockwork Bird

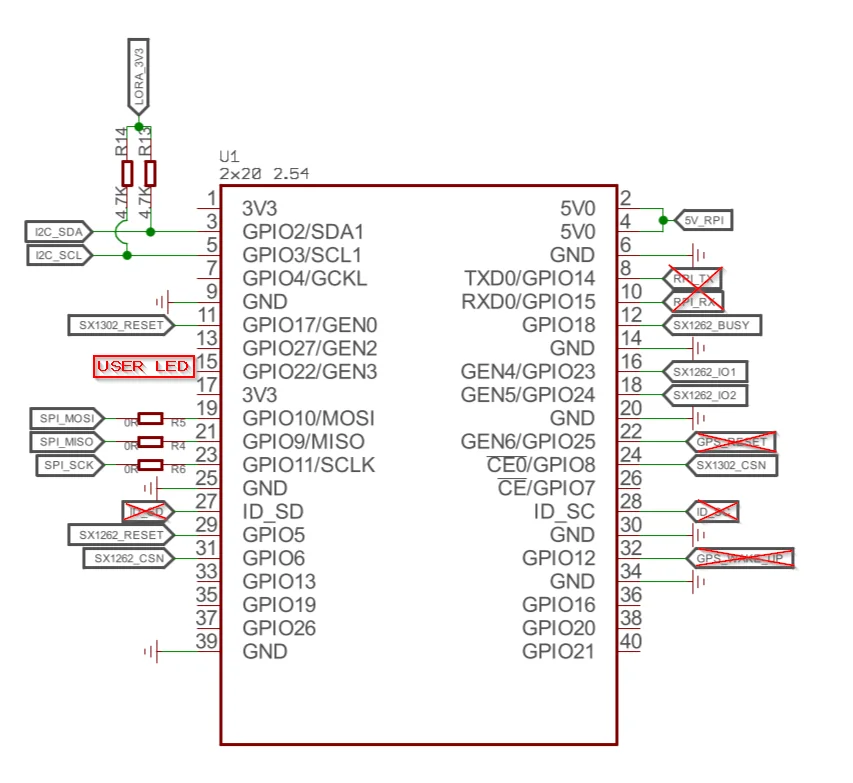

Desen adnotat al conectorului Raspberry Pi cu LED M1, resetarea concentratorului, semnale SPI și conexiuni GPS tăiate

Referință adnotată de comunitate, cu acoperire incompletă a reviziilor, nu o schemă completă M1 · Clockwork Bird, 2023-05-03

Rezolvă conflictele scripturilor de resetare

Un script de resetare selectează ieșiri electrice, nu simple preferințe software. reset_lgw.sh upstream de la Semtech vizează proiectul de referință CoreCell. Valorile implicite includ GPIO23 pentru resetarea concentratorului, GPIO18 pentru activarea alimentării, GPIO22 pentru resetare auxiliară și GPIO13 pentru resetarea AD5338R. Sursa scriptului de resetare Semtech

Instrucțiunile vechi de configurare Seeed schimbă cele două atribuiri de resetare la GPIO17 și GPIO5, dar păstrează celelalte intrări ale proiectului de referință. Compară valorile cu imaginea M1 adnotată înainte să urmezi exemplul. Instrucțiuni de configurare WM1302 de la Seeed

AtribuireDovezi contradictoriiDecizie necesară
GPIO22 ca resetare auxiliarăImaginea M1 îl etichetează drept LED utilizatorElimină presupunerea înainte să activezi LED-ul
GPIO18 ca activare a alimentăriiImaginea M1 îl etichetează drept BUSY auxiliarVerifică rețeaua și direcția înainte să îl comanzi
GPIO13 ca resetare DACScriptul generic numește alt proiect de referințăStabilește dacă circuitul există
Dispozitiv SPI auxiliarImaginea M1 selectează GPIO6, nu CE1Confirmă rutarea selecției și compatibilitatea driverului

Inferență: dacă GPIO18 se conectează la o ieșire radio auxiliară așa cum este desenat, configurarea părții Pi ca ieșire creează risc de conflict electric. Divergența impune verificare; nu dovedește daune sau un cablaj universal pentru toate M1.

Deconectează toate sursele de alimentare și urmărește conexiunile accesibile dintre conector și modul. Notează revizia plăcii și ambele capete. Continuitatea dovedește conectivitatea, iar documentația componentei stabilește direcția semnalului și limitele electrice.

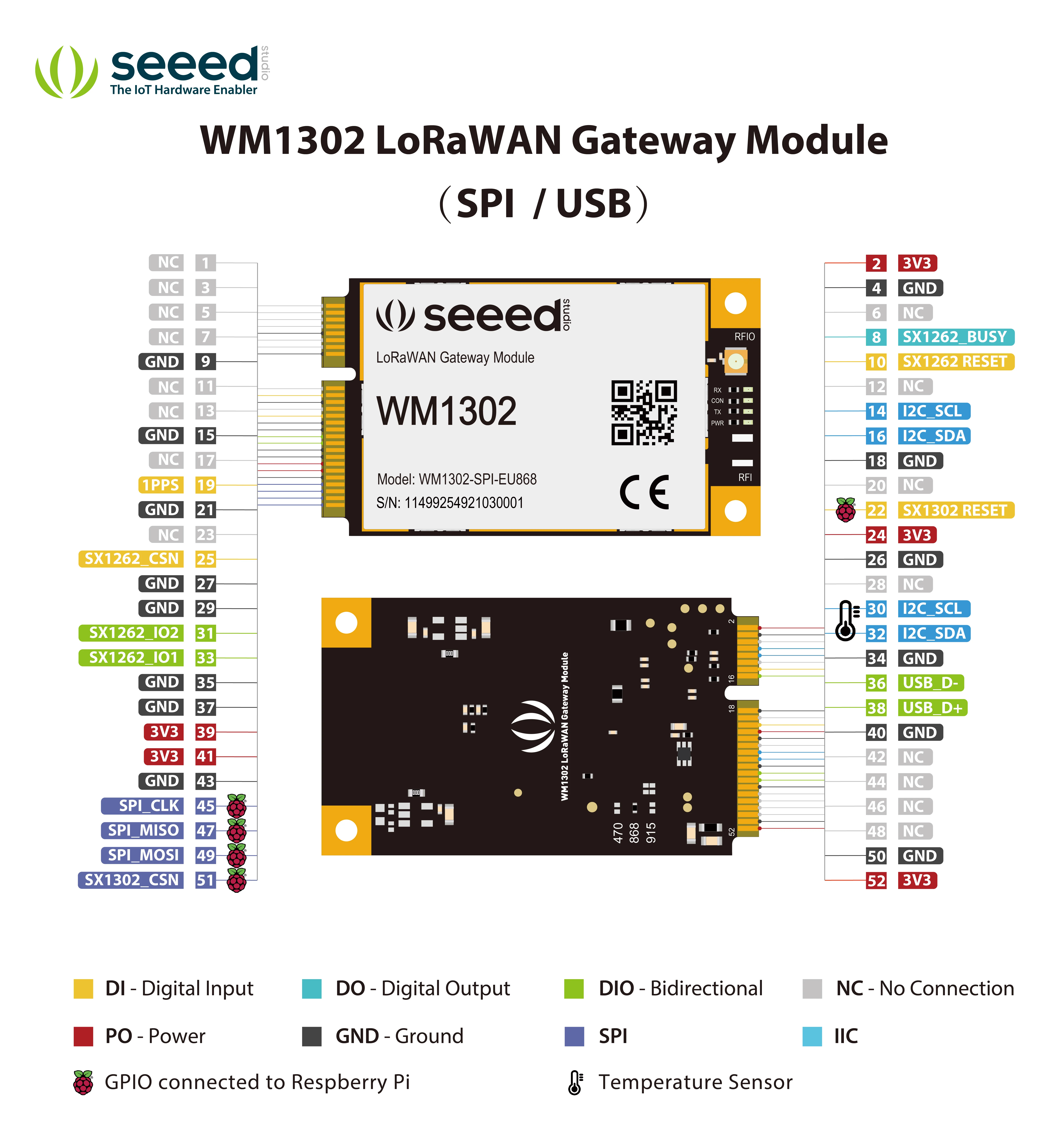

Folosește diagrama modulului de mai jos pentru a nu confunda pinii conectorului de margine cu pinii Pi. Etichetele pentru radio auxiliar descriu referința publicată a modulului, nu același siliciu sau aceleași funcții pentru fiecare revizie. Pinout-ul modulului WM1302 de la Seeed

Diagramă Seeed cu ambele laturi ale conectorului de margine WM1302, alimentare, SPI, I2C și semnale radio auxiliare

Numerotarea conectorului de margine al modulului diferă de numerotarea conectorului Raspberry Pi · Seeed Studio, WM1302-doc

Pregătește Raspberry Pi OS

Înregistrează mediul gazdei pe instalarea de rezervă:

cat /etc/os-release
uname -r
tr -d '\0' < /proc/device-tree/model

Versiunea sistemului, kernelul și modelul Pi constituie punctul de pornire reproductibil. Notează-le înainte să compari rezultatele cu un tutorial vechi.

Instalează instrumentele de inspecție și compilare:

sudo apt update
sudo apt install git build-essential i2c-tools gpiod
sudo raspi-config

În Interface Options, activează SPI și I2C, apoi repornește. SPI deservește traseul concentratorului, iar I2C dispozitivele de administrare descrise mai jos. Nu prelua modificări GPS seriale fără legătură dintr-un tutorial pentru alt HAT.

Inspectează interfețele expuse:

ls -l /dev/spidev* /dev/i2c-*
i2cdetect -l
gpiodetect
gpioinfo
gpioset --version

Aceste comenzi listează nodurile de dispozitiv, adaptoarele, controlerele GPIO, liniile și versiunea instrumentului GPIO instalat. i2cdetect -l listează adaptoarele fără să scaneze adrese. Fișierul /dev/spidev0.0 demonstrează că este expusă o interfață SPI, nu comunicarea cu un concentrator funcțional. Manual i2c-tools , Recomandări GPIO Raspberry Pi

Ține cont de versiunile GPIO

Nu copia numere GPIO globale de pe altă mașină. Scripturile vechi scriu prin /sys/class/gpio, o interfață declarată învechită de documentația kernelului. Integrările noi din spațiul utilizatorului trebuie să folosească interfața GPIO character device cu controlerul și offset-ul liniei corecte. Documentația Linux GPIO

Verifică și gpioset --help înainte să adaptezi un script. Sintaxa și comportamentul proceselor diferă între versiunile 1 și 2. Instrumentul actual păstrează implicit liniile solicitate, dar contractul portabil nu garantează starea lor după ieșirea procesului. Documentația gpioset libgpiod

Raspberry Pi documentează persistența ieșirilor în kernel și oferă opțiuni de modificare. Înregistrează configurația reală a kernelului în loc să presupui că fiecare Linux se comportă la fel. O numerotare nouă sau un instrument GPIO mai recent nu repară o mapare electrică greșită. Ghid Raspberry Pi pentru GPIO

Testează LED-ul utilizatorului

După ce verifici că GPIO22 aparține LED-ului și elimini utilizările GPIO conflictuale, editează configurația de pornire:

sudoedit /boot/firmware/config.txt

Versiunile moderne Raspberry Pi OS montează configurația de pornire în /boot/firmware/config.txt. Imaginile vechi folosesc /boot/config.txt, calea din articolul din 2023. Fă o copie de siguranță a fișierului activ înainte să îl editezi. Documentație Raspberry Pi config.txt

Adaugă overlay-ul LED într-o secțiune aplicabilă Pi-ului, precum [all]:

dtoverlay=gpio-led,gpio=22,label=lorawan,trigger=heartbeat

Parametrul gpio folosește numerotarea BCM. label denumește dispozitivul LED Linux, iar trigger=heartbeat selectează declanșatorul heartbeat al kernelului. Clockwork Bird raportează această atribuire pentru M1, iar referința overlay Raspberry Pi documentează parametrii. Observația originală a LED-ului , Referință overlay gpio-led

După repornire, inspectează LED-ul înregistrat:

ls -l /sys/class/leds/
cat /sys/class/leds/lorawan/trigger

Rezultatul așteptat este intrarea LED lorawan cu heartbeat selectat între paranteze drepte. LED-ul care clipește demonstrează traseul GPIO/driver. Nu confirmă înregistrarea LoRaWAN, recepția radio sau starea Helium.

Examinează dispozitivele I2C

O adresă I2C este un indiciu, nu identitatea dispozitivului. Clockwork Bird a observat răspunsuri la 0x60 și 0x39, apoi a citit informațiile ATECC608 prin biblioteca criptografică. Identificarea senzorului de temperatură rămânea provizorie în articolul original.

Începe cu lista adaptoarelor din secțiunea anterioară. Scanările largi i2cdetect trimit tranzacții de sondare, nu observă pasiv traficul, iar manualul upstream avertizează asupra posibilelor perturbări. Evită scanările de rutină ale unui gateway în funcțiune sau ale unor dispozitive conectate necunoscute. Comportamentul de sondare i2c-tools

ObservațieConcluzie susținutăÎntrebare nerezolvată
Răspuns la 0x60Un dispozitiv a recunoscut sondareaEste elementul securizat așteptat?
Răspuns la 0x39Un dispozitiv a recunoscut sondareaCe componentă și revizie au răspuns?
UU într-o scanareUn driver deține adresa, iar sondarea a fost omisăCe driver o deține?
Fără răspunsSondarea nu a primit confirmareAlimentare, magistrală, proprietar sau protocol?

Clarifică pista senzorului de temperatură

STTS751 este un candidat pentru 0x39 susținut de surse. Antetul driverului de temperatură Semtech asociază explicit 0x39 cu STTS751-0DP3F. Aceasta întărește ipoteza originală fără să identifice toate plăcile populate la această adresă. Antetul driverului Semtech STTS751

După identificarea unei componente compatibile și verificarea faptului că niciun alt proces nu o folosește, citește registrele de identificare:

sudo i2cget 1 0x39 0xfd b
sudo i2cget 1 0x39 0xfe b

Aici 1 selectează magistrala verificată, 0x39 dispozitivul și b cere o citire SMBus byte-data. Pentru STTS751-0, ID-ul de produs documentat la 0xFD este 0x00, iar ID-ul producătorului la 0xFE este 0x53. Tranzacțiile selectează adrese de registru, dar nu scriu valori de configurare. Fișa tehnică STTS751, harta registrelor și registre de identificare

Compară citirile cu marcajul cipului și documentația. O pereche potrivită adaugă dovezi pentru identificare; o eroare cere verificarea magistralei și a proprietarului înainte de schimbarea configurației hardware. Senzorul măsoară temperatura locală, diferită de temperatura procesorului Pi.

Inspectează elementul securizat

ATECC608 este o componentă de autentificare separată. Tratează configurația, numărul de serie, cheia publică și materialul de cheie protejat ca noțiuni distincte. Citirea cheii publice nu dezvăluie cheia privată corespondentă.

CryptoAuthLib de la Microchip oferă interfața dispozitivului. Depozitul cryptoauthtools conține exemple bazate pe bibliotecă. Pregătește biblioteca nativă și binding-urile Python pentru sistemul țintă urmând instrucțiunile proiectelor înainte să rulezi un exemplu. Instalarea unui pachet Python fără legătură sau copierea unui singur script nu demonstrează că backend-ul I2C funcționează. CryptoAuthLib Microchip , cryptoauthtools Microchip

Dintr-un director cryptoauthtools/python/examples pregătit, rulează comanda de inspecție din articolul original:

sudo python3 info.py -i i2c

Argumentul -i i2c selectează interfața. Într-un mediu virtual, folosește explicit interpretul Python al acestuia și asigură-te că găsește biblioteca nativă corespunzătoare. În multe instalări, sudo python3 alege interpretul sistemului, ceea ce explică unele erori de import.

info.py analizat citește informații de revizie, numărul de serie, configurația și starea blocării. Dacă zona de date este blocată, încearcă să citească cheia publică din slotul 0. Nu rulează secvența de provisionare din exemplu. Eșecul izolat al citirii cheii publice din slotul 0 nu dovedește că dispozitivul este defect. Sursa Microchip info.py

Rezultat sau operațieSemnificație
Configurație blocatăRestricțiile de configurare sunt active
Zona de date blocatăInterpretează accesul conform politicilor sloturilor configurate
Cheie publică afișatăAu fost recuperate informații publice, nu exportată o cheie privată
Rularea config.pyExemplu de provisionare cu configurare, blocare și generare de chei

Nu rula config.py ca să repari o eroare de inspecție. Codul include scrieri de configurare, apeluri de blocare a zonelor și generare de chei. Calea implicită de generare contează și pe un dispozitiv deja configurat. Sursa Microchip config.py

Profilurile de provisionare documentate de Microchip arată de ce o zonă de date blocată nu înseamnă că toate sloturile au permisiuni identice. Aceste profiluri nu stabilesc configurația exactă a M1. Păstrează configurația existentă și consultă documentația piesei potrivite înainte de o reutilizare ce implică chei. Politicile Microchip pentru memorie și accesul la sloturi

Cercetează necunoscutele ventilatorului și butonului

O mufă de ventilator cu trei pini nu stabilește tensiunea, polaritatea sau metoda de control. Fotografiază numerotarea pinilor și citește eticheta ventilatorului. Confirmă conexiunile de alimentare și control înainte să conectezi un înlocuitor sau să alegi un overlay GPIO.

Investigația originală nu identifică nici GPIO-ul butonului. Caută un driver sau o configurație pentru revizia plăcii tale, apoi verifică legăturile cu alimentarea deconectată. Nu configura toate GPIO-urile aparent nefolosite ca ieșiri ca să găsești butonul.

PerifericDovezi de adunatCondiție de acceptare
Alimentarea ventilatoruluiRatingul ventilatorului, masa și alimentarea conectoruluiSursa măsurată respectă specificația ventilatorului
Controlul ventilatoruluiDriver/configurație sau circuit de control urmăritComportament definit la pornire și la temperatură ridicată
Buton utilizatorCablajul contactelor, maparea GPIO, polaritatea intrăriiO apăsare intenționată produce evenimentul așteptat

O instalare nouă a sistemului nu reproduce automat politica de răcire a aparatului original. La primul test prelungit, observă simultan ventilatorul și temperaturile. Păstrează fluxul de aer al carcasei și oprește testul dacă ansamblul pierde răcirea necesară.

Alege stiva gateway-ului

Separă suportul plăcii de protocolul serverului. Un server LoRaWAN compatibil nu repară o rutină de resetare greșită sau o calibrare RF incorectă. Alege mai întâi software compatibil cu concentratorul, cablajul suportului, sistemul de operare și configurația regională.

Opțiune softwareRol utilVerifică înainte de implementare
Semtech SX1302 HALPornire la nivel de sursă și instrumente de diagnosticareRutină de resetare a plăcii și configurația modulului
LoRa Basics StationConexiune autentificată a gateway-ului la serverIntegrare funcțională a plăcii și credențialele serverului
ChirpStack ConcentratordServiciu dedicat concentratoruluiModel compatibil, calibrare și mapare GPIO

ChirpStack listează modelul SPI seeed_wm1302. Aceasta dovedește suportul modulului, nu o imagine M1 completă sau suport pentru fiecare revizie M1. Nu trata instrucțiunile separate de instalare SenseCAP M2 ca instrucțiuni de firmware M1. Suport hardware ChirpStack , Ținta de instalare Seeed ChirpStack

Pentru The Things Stack, documentația recomandă LoRa Basics Station în locul forwarder-ului UDP Semtech vechi. Station oferă TLS și autentificare cu token, plus funcții de configurare centralizată. Exemplele UDP ajută la înțelegerea transferului de pachete, dar setările adresei serverului nu oferă aceste protecții. Recomandări UDP The Things Stack , Documentația LoRa Basics Station

Pregătește uneltele upstream

Compilează pe Pi-ul țintă într-un director nou de lucru:

git clone https://github.com/Lora-net/sx1302_hal.git
cd sx1302_hal
git rev-parse HEAD
make

Salvează identificatorul commit-ului împreună cu rezultatul compilării. O compilare reușită demonstrează compatibilitatea compilatorului, dar radioul are nevoie și de implementarea verificată a resetării și de configurația corectă. Documentația Semtech explică rolul HAL și al programelor auxiliare. Documentația de compilare și unelte SX1302 HAL

Examinează fișierul de resetare înainte să rulezi unelte care accesează hardware-ul:

sed -n '1,180p' tools/reset_lgw.sh

Nu copia fișierul nemodificat în directorul de execuție. Semtech documentează folosirea automată a scriptului de resetare de către programele sale de acces hardware, inclusiv uneltele de identificare. Verificarea ta trebuie să acopere fiecare pin alocat, direcția semnalului, API-ul GPIO și starea la pornire și oprire.

După verificarea plăcii, urmează instrucțiunile stivei alese pentru a citi EUI-ul concentratorului și a înregistra gateway-ul. Păstrează calibrarea modulului și setările RF când adaugi configurația serverului. În configurația UDP Semtech, gateway_ID reprezintă EUI-ul; Gateway ID din consola The Things Stack este identificatorul de înregistrare lizibil de oameni. Configurația gateway-ului The Things Stack

Demonstrează livrarea senzorului

Folosește dovezi etapizate ca să găsești primul nivel care eșuează. Marcarea gateway-ului ca online demonstrează o conexiune la server. Testul de acceptare are nevoie și de un senzor cunoscut, un plan de frecvență potrivit și un payload de aplicație decodat.

Secvența de mai jos este un plan de test propus, nu un rezultat măsurat pe M1:

Punct de verificareDovezi de salvatSemnificație
Gazdă pregătităSistem, kernel, alimentare și inventarul interfețelorPregătirea Linux s-a încheiat
Concentratorul răspundeEUI și jurnal de inițializare reușităComunicarea gazdă-concentrator funcționează
Recepție radioPachetul așteptat de la senzor și metadate de recepțieTraseul de recepție configurat funcționează
Serverul acceptăEveniment gateway asociat senzoruluiForwarding-ul și rutarea serverului funcționează
Decodare aplicațieMăsurătoarea și marcajul temporal așteptateTraseul aplicației funcționează
Recuperare după restartAceleași verificări după repornireConfigurația de pornire este reproductibilă

Pentru un senzor OTAA, confirmă și schimbul de activare și uplink-ul ulterior. OTAA înseamnă activare over-the-air, procedura de asociere care stabilește o sesiune. Primirea unei cereri de asociere nu demonstrează că asocierea sau downlink-ul au reușit. Documentația activării The Things Stack

Diagnostic practic: gateway-ul se conectează la server și raportează EUI-ul, dar senzorul nu apare. Prioritizează configurația de transmisie a senzorului, canalele de recepție alese, traseul antenei și jurnalele radio. Reprogramarea ATECC608 nu ar rezolva lipsa dovezilor din acest scenariu.

Al doilea diagnostic: un pachet al senzorului apare local, dar nu ajunge la aplicație. Corelează ora pachetului cu evenimentele gateway-ului și serverului, apoi verifică rutarea, înregistrarea dispozitivului și decodarea. Un pachet RF într-un jurnal nu este suficient ca să acuzi decodorul payload-ului înainte ca serverul să accepte evenimentul.

Depanează după simptom

SimptomVerifică mai întâiUrmătoarea acțiune
Lipsește fișierul dispozitivului SPIConfigurația activă de boot și setările interfețeiActivează interfața dorită și repornește
SPI există, radioul eșueazăAlimentarea, montarea, secvența de reset și selecția cipuluiVerifică traseul electric înainte de schimbările serverului
Eroare GPIO exportPresupuneri sysfs vechi și kernel instalatFolosește o implementare verificată pentru API-ul GPIO
GPIO deja folositConsumatorul afișat de gpioinfoRezolvă proprietatea înainte de o nouă încercare
LED-ul nu merge după configurareAplicarea overlay-ului și conflicte GPIO22Inspectează dispozitivele LED înregistrate și scriptul de reset
Dispozitiv I2C absentNumărul magistralei, alimentarea și proprietarul actualInvestighează fără scanări largi repetate
Importul bibliotecii crypto eșueazăInterpretul, binding-urile și calea bibliotecii nativeRepară mediul software
Citirea cheii publice eșueazăPolitica slotului și citirile anterioare reușiteVerifică setările fără provisionare
Ventilatorul nu porneșteAlimentarea verificată și implementarea răciriiRestabilește răcirea înaintea testelor prelungite
Uplink-urile ajung, asocierea eșueazăTraseul downlink și setările regionale/de dispozitivUrmărește răspunsul de asociere și ferestrele de recepție

Tratează fiecare remediere ca un singur experiment. Salvează configurația anterioară, schimbă o variabilă, repetă aceeași verificare și notează dacă a apărut dovada așteptată.

Creează fișa hardware

Folosește șablonul pentru un transfer de informații repetabil:

Revizia suportului și fotografii:
Modelul concentratorului, interfața și banda RF:
Model gazdă / sistem / kernel / versiunea uneltei GPIO:
Sursă / antenă / configurație de răcire:
Maparea pinilor verificată și dovezi:
Rețele nerezolvate și funcții excluse:
Depozit software și commit:
Implementarea resetării și proprietarul GPIO:
EUI gateway / server / plan de frecvențe:
Activarea senzorului și dovezi pentru uplink-ul decodat:
Rezultatul recuperării după restart:
Locul cardului original și procedura de rollback:

Exercițiu de decizie: ai un suport simplu ieftin fără etichetă pentru modul și un ansamblu mai scump cu etichete lizibile și funcționare documentată. Alege ce se potrivește proiectului după ce incluzi în comparație Pi-ul, concentratorul, antena, sursa și timpul de verificare necesar. Alegerea potrivită depinde de costul total și dovezile cerute de serviciul vizat, nu doar de prețul suportului.

Raționament așteptat: un proiect de învățare tolerează cablaje nerezolvate dacă ai instrumente și timp. Un gateway pentru senzori operaționali cere pornire repetabilă, răcire, suport software și livrare demonstrată. Notează ce problemă nerezolvată ar opri implementarea.

Pașii următori

Începe prin completarea fișei hardware și rezolvarea neconcordanțelor scriptului de resetare. Apoi pornește un senzor cunoscut și salvează dovezi până la decodarea aplicației înainte să adaugi alte dispozitive.

Fișă de acceptare: salvează revizia plăcii, eticheta modulului, banda radio, măsurarea sursei, dispozitivul SPI activ, numele liniilor GPIO, secvența de resetare, jurnalul concentratorului, conexiunea serverului și un uplink decodat. Marchează fiecare valoare ca observată, documentată sau încă presupusă. Nu considera pornirea unui proces dovadă a performanței RF sau a livrării către aplicație.

Dacă obiectivul tău este mesageria mesh, compară mai întâi rolurile protocoalelor în ghidul nostru Meshtastic, MeshCore și Reticulum . Folosirea aceleiași tehnologii radio LoRa nu demonstrează compatibilitatea firmware-ului. Pentru mesagerie, consultă documentația hardware-ului suportat de MeshtasticD în loc să tratezi această procedură LoRaWAN ca o conversie Meshtastic.

Surse și credite pentru imagini

Cercetare verificată la 12 septembrie 2026. Linkurile nedatate la documente și depozite indică versiunile examinate pentru acest articol. Figurile locale își păstrează etichetele și atribuirea originale.

EditorSursă și dată
Clockwork BirdSenseCAP M1 Raspberry Pi Shield , 2023-05-03. Fotografia plăcii, conector adnotat și diagramă de bloc a producătorului reprodusă
Seeed Studio / SenseCAPPrezentare și specificații M1 , fără dată. Atribuirea diagramei originale
Seeed StudioDocumentație WM1302 și pinout-ul modulului , depozit
SemtechSX1302/SX1303 HAL , inclusiv sursele legate ale scriptului de resetare și driverului de temperatură
Raspberry PiConfigurație boot , ghid GPIO și referință overlay
Linux / libgpiodInterfața GPIO sysfs învechită și manualul gpioset , acesta din urmă din august 2026
i2c-toolsManual i2cdetect , sursa v4.3
STMicroelectronicsFișa tehnică STTS751 , revizia 7
MicrochipCryptoAuthLib , cryptoauthtools și documentația politicilor de acces la sloturi
ChirpStackSuport hardware Concentratord și ținta de instalare Seeed
The Things IndustriesForwarder UDP , LoRa Basics Station și activarea dispozitivului
MeshtasticDocumentația MeshtasticD , fără dată
